Cassetta Vmc In Polistirene e Manicotto Per VMC Tecnosystemi ACD600088

Cassetta Vmc In Polistirene e Manicotto Per VMC Tecnosystemi ACD600088

Il nuovo Plenum in Plastica PS per VMC, rappresenta la soluzione ideale per un efficiente sistema di ventilazione meccanica controllata (VMC) nella tua casa o nel tuo ufficio.

Airbox è progettato per essere compatibile con una vasta gamma di unità di ventilazione meccanica controllata, consentendo una facile installazione e una perfetta integrazione nel tuo sistema di ventilazione esistente.

La sua forma compatta e il design ergonomico lo rendono adatto a diverse tipologie di ambienti, sia residenziali che commerciali.

E' possibile collegare il tubo dedicato alla VMC in posizione posteriore, superiore o laterale.

Completo di serrande di regolazione e di una ampia gamma di accessori per una installazione rapida e semplice.

Completa il kit con la scelta della bocchetta estetica realizzata in ABS colore bianco, possibilità di scelta tra i modelli: Gemini – Virgo – Aries – Taurus.

ACD600088

CASSETTA VMC IN POLISTIRENE E MANICOTTO PER TUBO Ø75

Voci di capitolatoCopia

CAPITOLATO

cod. ACD600088

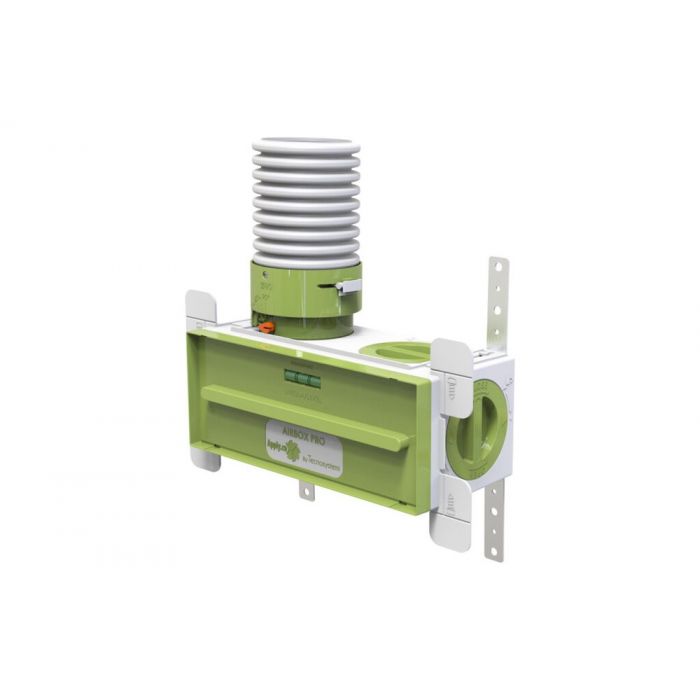

AIRBOX Plenum in plastica PS per tubo corrugato Ø75 per VMC

Plenum in plastica PS (polistirene) per sistema VMC, dotato di predisposizioni attacchi che permettono di collegare: -1 manicotto su parete laterale; -2 manicotti su parete posteriore; -2 manicotti su parete inferiore/superiore. Il manicotto è completo di ferma tubo e serranda di taratura regolabili. Coperchio di protezione intonaco, completo di maniglia di rimozione. Il fissaggio su cartongesso con viti autofilettanti è semplificato dalla presenza di alette laterali. Quest’ultime possono essere rimosse nel caso di installazione su muratura.

Installabile a parete o soffitto, per mandata o ripresa aria ambiente.

Comprensivo di: – n. 1 manicotto diametro Ø75 – n. 1 guarnizione diametro Ø75 – n. 1 coperchio plenum con livella a bolla – n. 1 kit staffe telescopiche (4 staffe + 4 viti intonaco) – n. 4 tappi. In aggiunta in occorrenza kit manicotto per tubo ø75 (5 pz.) cod. ACD600089- kit filtro G2 (5 pz.) Cod. ACC600093.

Acompletamento sono disponibili le griglie estetiche L. 297 x H. 135 colore bianco RAL 9016, modello: -Gemini cod. ACC600089 -Virgo cod. ACC600090 -Aries cod. ACC600091 -Taurus cod. ACC600092.

Profondità minima supporto 98.5 mm; profondità minima rivestimento supporto 10 mm.

Dimensione foro cornice: altezza 105 mm; larghezza 265 mm.

Manicotto Ø75 lunghezza 56 mm

Dimensioni frontale plenum con alette (lxh): 325×165 mm

Dimensioni plenum senza manicotti e alette (lxhxp): 265x105x98.5 mm
