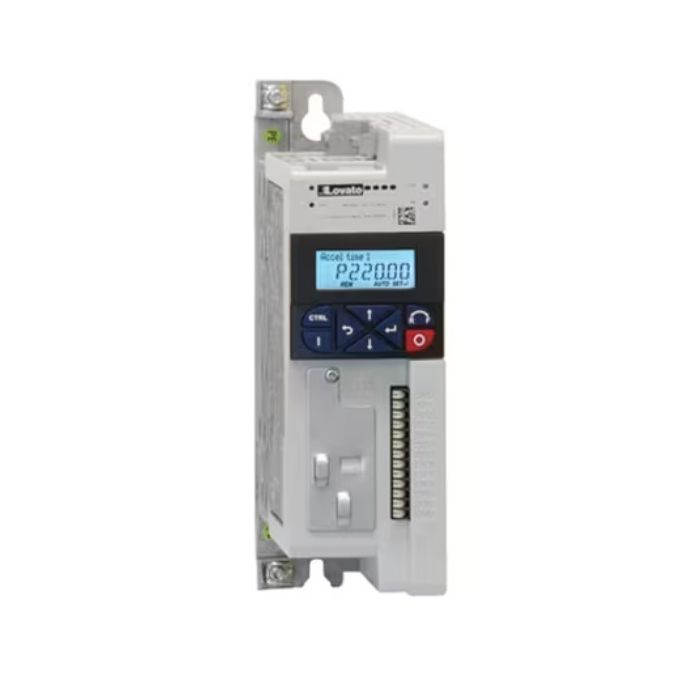

Inverter Monofase 0,75kW 240V con Filtro Lovato LOVVLA107A240

Inverter Monofase 0,75kW 240V con Filtro Lovato LOVVLA107A240
 
 

VLA1 è un azionamento di dimensioni compatte con elevate prestazioni.

Integra diverse modalità di controllo motore, come V/f lineare e quadratica e controllo vettoriale sensorless.

È versatile e utilizzabile in molteplici applicazioni come la gestione diporte automatiche, macchine per

assemblaggio, per l'imballaggio, impacchettatrici, nastri trasportatori e in particolare per la gestione

di pompe e ventilatori grazie a funzioni specifiche quali il controllo PID e ricerca al volo della velocità.

Facile da installare e da programmare. L'interfaccia utente, costituita da tastierino e display montati a bordo,

permette l'accesso ai parametri di configurazione in modo intuitivo grazie all'utilizzo di

testi estesi per la descrizione delle funzioni.

Inoltre, con il modulo di comunicazione USB, la programmazione, il monitoraggio e la diagnostica possono essere

fatti tramite PC con il software VLBXSW, scaricabile dal sito internet www.LovatoElectric.com.

SEGNALI DI RIFERIMENTO VELOCITÀ:

I segnali di riferimento per la regolazione della velocità avvengono tramite: – potenziometro esterno 0..10kΩ ;

– segnali analogici in tensione 0..10VDC o in corrente 0/4..20mA ; – pulsanti su tastiera frontale ;

– kit di montaggio a portella ; – 15 velocità selezionabili con gli ingressi digitali ; – motopotenziometro.

INGRESSI E USCITE PROGRAMMABILI:

– collegamento pNp o nPn selezionabile ; – 5 ingressi digitali ; – 1 uscita digitale, 1 uscita a relè in scambio ;

– 2 ingressi analogici: • 1 in tensione 0...10VDC • 1 configurabile in tensione 0...10VDC o in corrente 0/4..20mA ;

– 1 uscita analogica configurabile in tensione 0..10VDC o in corrente 0/4..20mA.

PROTEZIONI:

– sovracorrente ; – cortocircuito uscita e verso terra ; – sovratensione ; – sottotensione ; – mancanza fase ;

–sovraccarico termico (i2t) motore ; – sovravelocità ; – inversione di velocità.

FUNZIONI:

– controllo di velocità ; – curve V/f lineari o quadratiche ; – controllo vettoriale in anello aperto ;

– ricerca al volo della velocità ; – frenatura in DC e iniezione DC all'avviamento ; – PID integrato con soglie

di sleep e wake-up ; – cicli frequenza/tempo programmabili ; – diverse configurazioni di parametri selezionabili ;

– menu utente (parametri preferiti) ; – software di programmazione e monitoraggio VLBXSW, scaricabile dal sito

internet www.LovatoElectric.com.

CARATTERISTICHE DI IMPIEGO:

– tensione di ingresso: 200...240VAC monofase – corrente nominale di impiego Ie: 1,7...9,6A – frequenza di rete:

45...65Hz – frequenza di uscita: 0...599Hz – frequenza di modulazione: 2...16kHz – sovraccarico di corrente:

150% per 60s; 200% per 3s – grado di protezione: IP20 – condizioni ambientali: • temperatura di impiego:

-10...+55°C (45°C senza declassamento) • altitudine massima: 4000m (1000m senza declassamento) • umidità relativa:

5...95% (senza condensa) – montaggio syde-by-syde – filtri EMC integrati (EN61800-3), cat. C2 – classe di efficienza

IE2 (EN50598-2).

CARATTERISTICHE:

Tensione di rete - 220...240 V

Frequenza di uscita massima - 599 Hz

Corrente di uscita nominale I2N - 4.2 A

Grado di protezione (IP) - IP20

Numero di fasi in ingresso - 1
