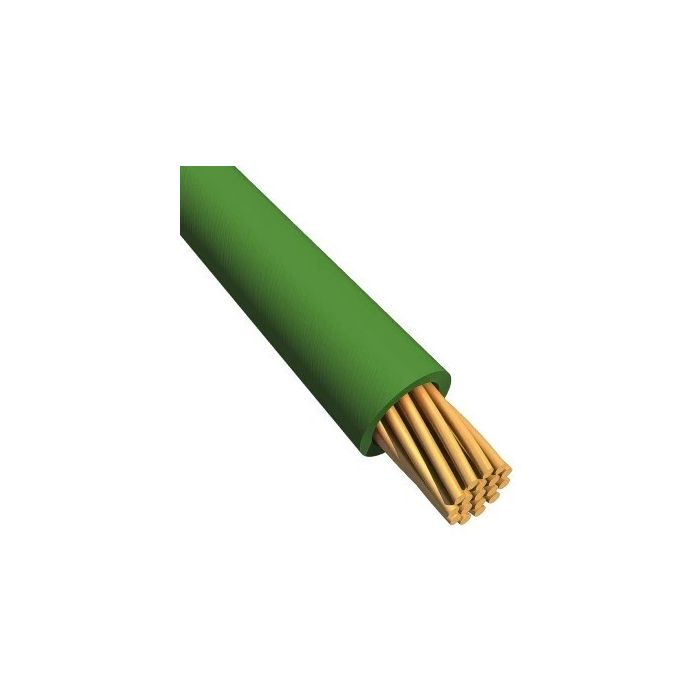

Cavo FG16M16 1x25mmq Guaina Verde -prezzo e taglio al metro-

Cavo FG16M16 1x25mmq Guaina Verde -prezzo e taglio al metro-

N.B. Il cavo al metro non puo' essere reso o sostituito in quanto personalizzato per il cliente nella metratura

FG16M16-FG16OM16 0,6/1 kV  sono cavi il trasporto di energia, e di segnali. Isolamento in gomma di qualità G16, sotto guaina termoplastica LS0H, qualità M16 a ridotta emissione di gas corrosivi. Le caratteristiche principali dei cavi FG160M1 FG16OM16  sono:

Non propagazione della fiamma;

Bassa emissione alogeni, gas tossici e corrosivi;

Zero alogeni.

Resistenti agli oli.

Caratteristiche costruttive

Conduttore: Rame rosso, formazione flessibile, classe 5.

Isolamento: Gomma, qualità G16.

Cordatura: I conduttori isolati sono cordati insieme

Riempitivo:  Termoplastico LS0H (Low Smoke Zero Halogen), penetrante tra le anime (solo nei cavi multipolari).

Guaina esterna: termoplastico LS0H, qualità M16.

Colore: Verde o grigio.

Riferimento normativo

Costruzione e requisiti elettrici fisici e meccanici: CEI 20-13  | CEI 20-38 p.q.a. | CEI UNEL 35324 (energia) | CEI UNEL 35328 (Segnalamento)

Direttiva Bassa Tensione: 2014/35/UE

Direttiva RoHS: 2011/65/UE

Reazione al fuoco REGOLAMENTO 305/2011/UE

Norma: EN 50575:2014+A1:2016

Classe: Cca-s1b, d1, a1

Classificazione (CEI UNEL 35016): EN 13501-6

Emissione di calore e fumi durante lo sviluppo della fiamma: EN 50399

Propagazione della fiamma verticale: EN 60332-1-2

Gas corrosivi e alogenidrici: EN 60754-2

Densità dei fumi: EN 61034-2

Organismo notificato: L.A.P.I. – 0987 2021

Caratteristiche funzionali dei cavi FG16M16 – FG16OM16

Tensione nominale Uo/U:

600/1.000 V c.a.

1.500 V c.c.

Tensione Massima Um:

1.200 V c.a.

1.800 V c.c.

Tensione di prova industriale: 4.000 V

Massima temperatura di esercizio: 90°C

Temperatura minima di esercizio: -15°C (in assenza di sollecitazioni meccaniche)

Temperatura massima di corto circuito: 250°C

Sforzo massimo di trazione: 50 N/mm² di sezione del rame.

Raggio minimo di curvatura: 4 volte il diametro del cavo.

Temperatura minima di posa: 0°C

Condizioni d’impiego

Riferimento Guida CEI 20-67: FG16M16-FG16OM16 0,6/1 kV  sono cavi adatti per alimentazione di energia utilizzati prevalentemente in quei luoghi con elevato pericolo d’incendio e con elevata presenza di persone come scuole, uffici, teatri, metropolitane, ospedali, luoghi di culto, centri commerciali e luoghi di pubblico spettacolo e intrattenimento. Possono essere installati su murature e strutture metalliche, su passerelle, tubazioni, canalette e sistemi similari. Ammessa la posa interrata diretta o indiretta.

Riferimento Regolamento Prodotti da Costruzione 305/2011 EU e Norma EN 50575: Date le proprietà di limitare lo sviluppo del fuoco e fumi nocivi, il cavo è adatto per l’alimentazione di energia elettrica nelle costruzioni ed altre opere di ingegneria civile.
